Hardware und Config

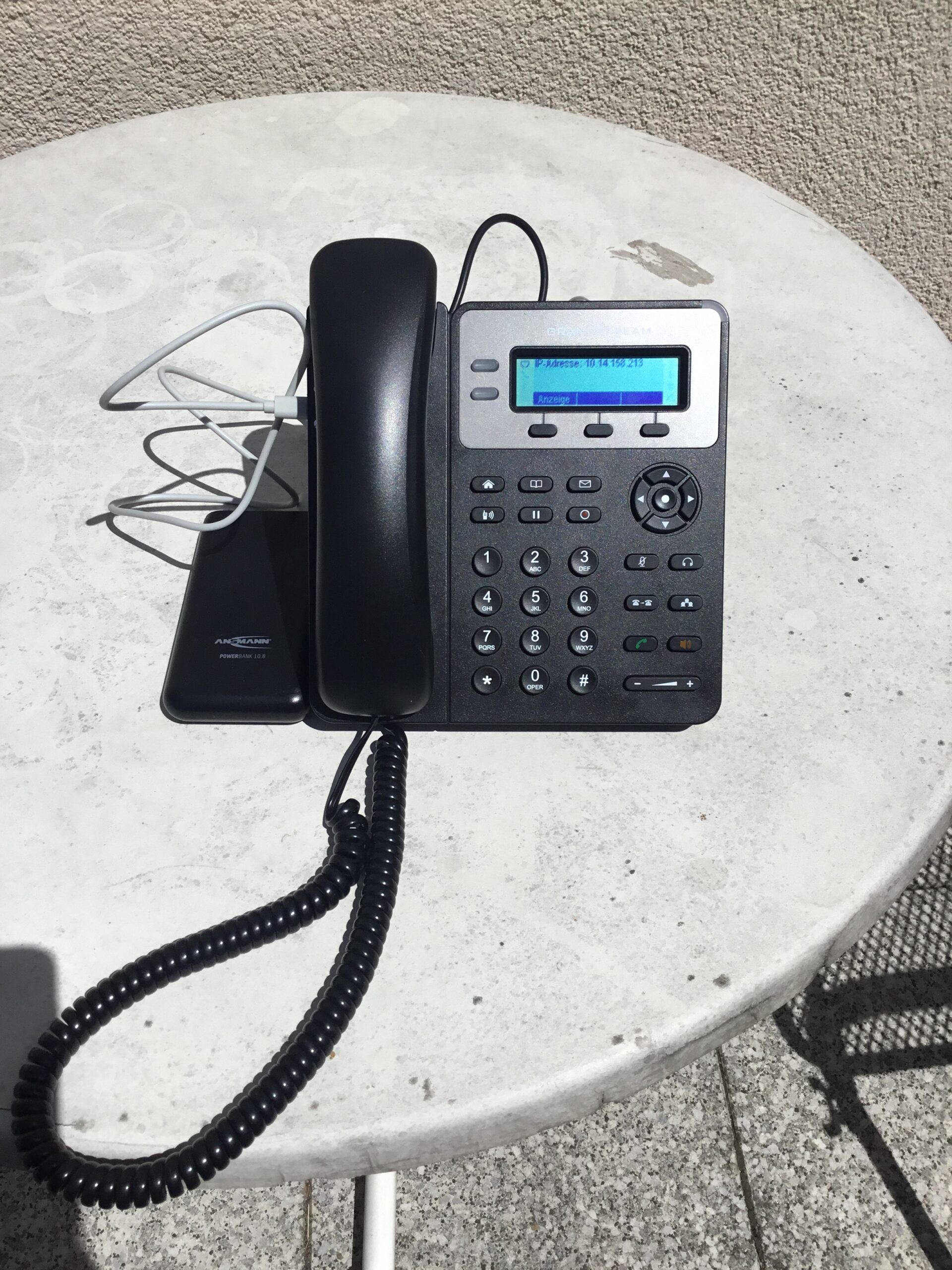

Umbau SIP-Telefon

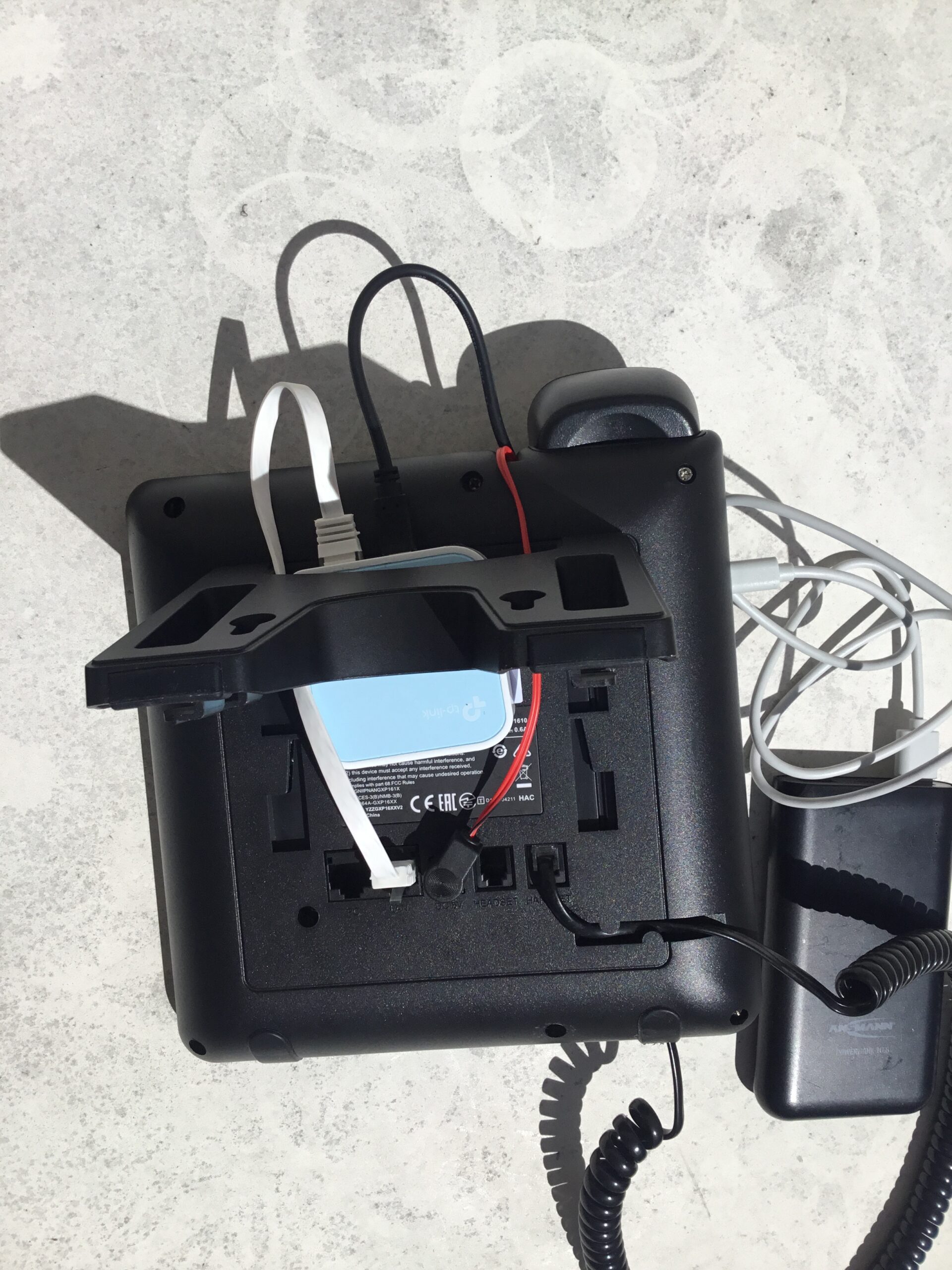

Ich habe ein SIP-Telefon so umgebaut, daß es schnurlos arbeitet und mit einer Powerbank versorgt werden kann.
Ich verwende hierzu einen WLAN-Router, der im Client-Modus das Ethernet-Gerät mit dem WLAN, das mein ARDEN- Node bereitstellt, verbindet.

Vorhandene AREDN-Nodes:

HerstellerBeschreibungPowerBemerkung
UbiquitiRocket mit 120°-S-Antenne27 dBm16 dB / nicht verwenden
TP-LinkTP51025 dBm
UbiquitiNano-Beam 1626 dBm
UbiquitiPower-Beam 40026 dBm
MikrotikBasebox 5 mit 120°-Sektor-Antenne 16 dB
TP-LinkWBS510 mit Rundstrahler13 dB / 18V
TP-LinkTP210
MikrotikSXTsq-5HPnD
UbiquitiLiteBeamkeine neue FW
UbiquitiNBE-5AC-Gen2
GL.iNetGL-AR150Tunnel-S/C
GL.iNetGL-AR300MTunnel-Client
GL.iNetGL-AR750 CretaTunnel-Client
MikrotikhAP AC Lite (952Ui-5ac2nD)Gateway
GL.iNetGL-AR300MTunnelserver im Hamnet DB0YQ
Vorhandene AREDN-Hardware

Konfiguration:

Kanal169
Mesh-ChatMeshChat-Z64
ntp-Server10.129.159.74
Asterisk10.129.159.70
Web-Server10.129.159.70
Mumble10.129.159.70

NBE16 tragbar mit Akku und WLAN-Accesspoint

Aufbauvarianten:

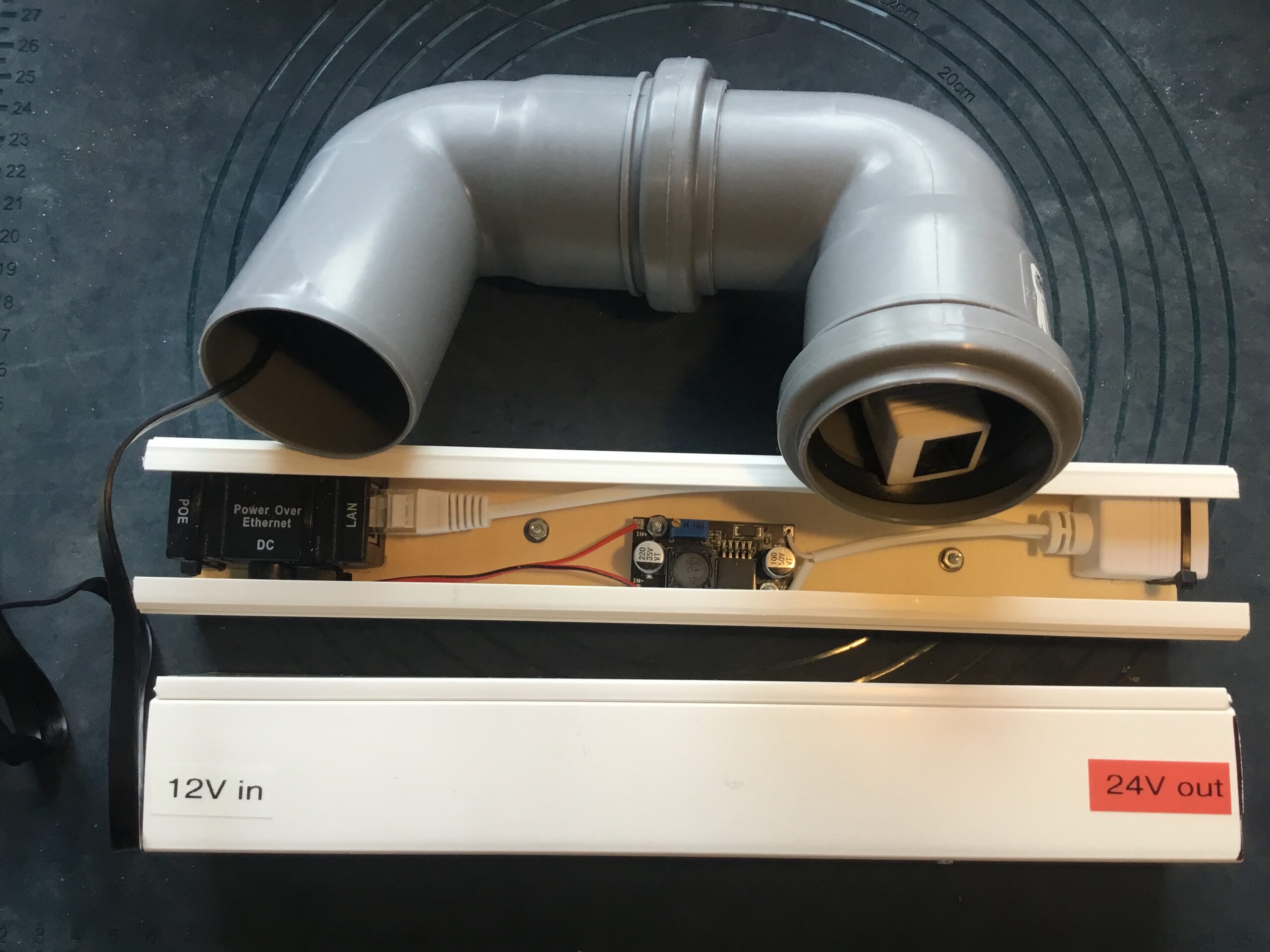

Außer der Node wird ein LAN-Kabel, ein PoE-Injektor, eine Spannungsversorgung zwischen 12V und 24V und ein Mast/Stativ zur Antennenbefestigung benötigt. Hiermit kann man schon ein Relais/Repeater betreiben und so einen wichtigen Punkt im Netz bereitstellen.

Die nächste Ausbaustufe ist ein Laptop und ein zusätzliches LAN-Kabel; jetzt kann man auch an der Kommunikation teilnehmen.

Will man ein Tablet/Smartphone verwenden, muß man statt des Laptop einen Accesspoint anschließen. Hierfür kann man einem alten WLAN-Router wieder eine Aufgabe geben.

Weitere Ausbaustufen sind denkbar:

  • Web-Server
  • Telefonanlage
  • Mumble-Server
  • Web-Cam
  • Mail-Server

Vorschläge zur Befestigung:

  • Stativ aus der Bühnentechnik
  • Stativ für SAT-Spiegel aus dem Camping-Bedarf
  • Stativ für Fernrohr
  • Teleskopmast
  • usw.

Telefonie:

  • VoIP-Telefon
  • VoIP-Telefonadapter (z.B. Grandstream HT801)
  • VoIP-Softphone (z.B. Zoiper)
